جزئیات محصول
محل منبع: شينزين، چين
نام تجاری: TFT Driver Board
گواهی: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
شماره مدل: ZY08012 V1.0
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: یک قطعه
قیمت: Please contact us for latest price
جزئیات بسته بندی: سفارشی
زمان تحویل: ۱ تا ۷ روز کاری
شرایط پرداخت: T/T، L/C، کارت اعتباری، پی پال
قابلیت ارائه: 500،0 قطعه در روز
عملکرد: |
ورودی و خروجی هدفون و خروجی تقویت کننده صوتی دو کانال 3 وات |
سیگنال رابط: |
1xHDMI14، 1xDVI1.0 و 1xVGA |
خروجی: |
پشتیبانی از خروجی LVDS 2 پورت |
ابعاد: |
139.0 x 53 میلی متر |
دمای ذخیره سازی: |
-20 تا 60 درجه سانتیگراد |
دمای کار: |
-10 ~ 50°C |
عملکرد: |
ورودی و خروجی هدفون و خروجی تقویت کننده صوتی دو کانال 3 وات |
سیگنال رابط: |
1xHDMI14، 1xDVI1.0 و 1xVGA |
خروجی: |
پشتیبانی از خروجی LVDS 2 پورت |
ابعاد: |
139.0 x 53 میلی متر |
دمای ذخیره سازی: |
-20 تا 60 درجه سانتیگراد |
دمای کار: |
-10 ~ 50°C |

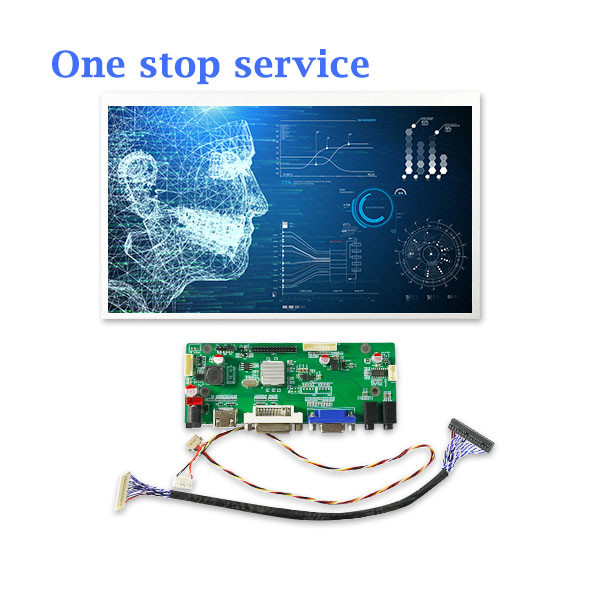

صفحه نمایش پانل TFT با ZY08012 V1.0 Controller Board
توضیحات
ZY08012 V1.0 یک برد درایور چند وظیفه ای است که ترکیبی از 1xHDMI1 است.4، رابط ورودی 1xDVI1.0 و 1xVGA، پشتیبانی از خروجی LVDS 2 پورت تا 186MHz، پشتیبانی از ورودی و خروجی هدفون و خروجی تقویت کننده صوتی دو کانال 3 وات.
ویژگی ها
| قدرت ورودی | ورودی 12 ولت DC /12 ولت 680mA+/-10mA |
| ورودی سیگنال | 1 ورودی HDMI /1 HDMI |
| ورودی سیگنال | 1 ورودی VGA / 1 VGA |
| ورودی سیگنال | 1 ورودی DVI / 1 DVI |
| خروجی سیگنال |
6/8 بیت خروجی LVDS تک / دوگانه 6/8 LVDS |
| ورودی صوتی | 3.5mm ورودی هدفون /3.5mm |
| خروجی صوتی | خروجی هدفون /3.5mm |
| خروجی صوتی | سخنران |
| سایر | I2C/ADC/UART |
رابط عملکرد توضیحات نمودار
| نه | توضیحات |
| CN6 | رابط ADC /ADC |
| CN9 | تنظیم ولتاژ صفحه نمایش |
| CN11 | رابط خروجی LVDS / LVDS |
| CN15 | رابط UART |
| CN7 | رابط اتوبوس I2C /I2C |
| CN8 | رابط صفحه کلید |
| CN12 | 3W خروجی اسپیکر_L/R /3 |
|
CN13 |
رابط خروجی 3.5 میلی متری هدفون |
|
CN14 |
رابط ورودی 3.5mm خارجی هدفون |
| CN5 | رابط ورودی خارجی VGA |
| CN4 | رابط ورودی خارجی DVI |
| CN3 | رابط ورودی HDMI خارجی |
| CN1 | رابط ورودی خارجی 12 ولت DC |
| CN2 | رابط ورودی داخلی 12 ولت DC |
| CN10 | رابط کنترل نور پس زمینه |
ساختاری ابعاد نمودار
